前言：發(fā)動機(jī)缸體的材質(zhì)有鐵和鋁 ，正恒動力多年來為客戶量身定制優(yōu)質(zhì)鑄鐵發(fā)動機(jī)缸體和鑄鋁發(fā)動機(jī)缸體，鑄鐵發(fā)動機(jī)缸體的優(yōu)勢在于缸體的熱負(fù)荷能力更強(qiáng)、缸體體積更緊湊、??；耐腐蝕性及強(qiáng)度高。正恒動力鑄造工廠有著多年的鑄造技術(shù)和經(jīng)驗，在汽車發(fā)動機(jī)缸體這一專業(yè)化領(lǐng)域，我們在技術(shù)上進(jìn)行不斷的改革、嘗試、總結(jié)，并將這些寶貴經(jīng)驗整理為文獻(xiàn)，給到內(nèi)部員工及同行專家們進(jìn)行參考，此篇優(yōu)秀論文已在鑄造專業(yè)雜志上刊登發(fā)表。獲得汽車發(fā)動機(jī)缸體鑄造專家們的極高的評價，在此感謝為這篇論文辛勤付出的同事！

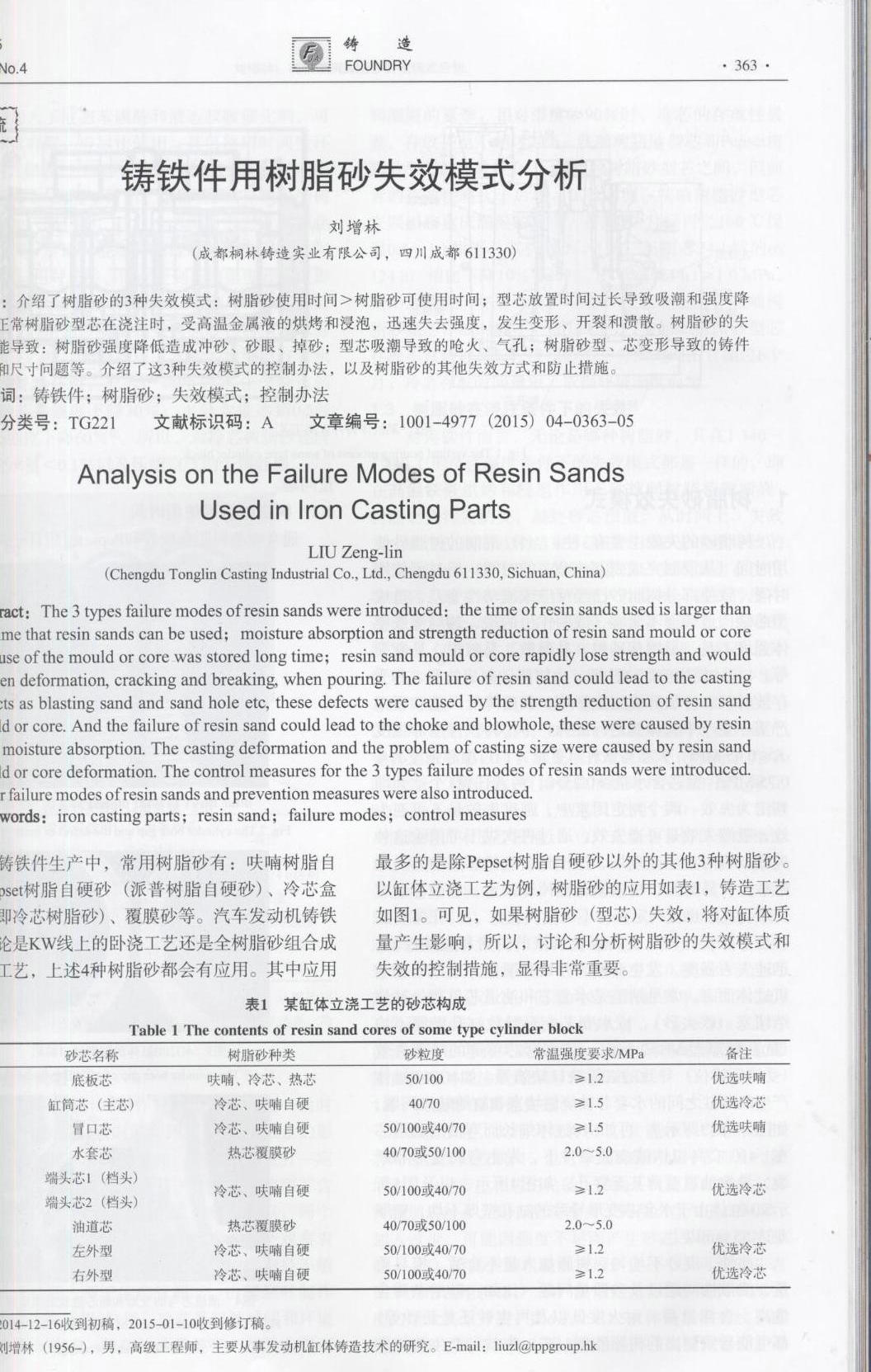

內(nèi)容摘要：?介紹樹脂砂的3種失效模式：樹脂砂使用時間>樹脂砂可使用時間；型芯放置時間過長導(dǎo)致吸潮和強(qiáng)度降低，正常樹脂砂型芯在澆注時，受高溫金屬液的烘烤和浸泡，迅速失去強(qiáng)度，發(fā)生變形、開裂和潰散。樹脂砂的失效能導(dǎo)致：樹脂砂強(qiáng)度降低造成了沖砂、砂眼、掉砂；型芯吸潮導(dǎo)致的嗆火、氣孔；樹脂砂型、芯變形導(dǎo)致的鑄件和尺寸問題。

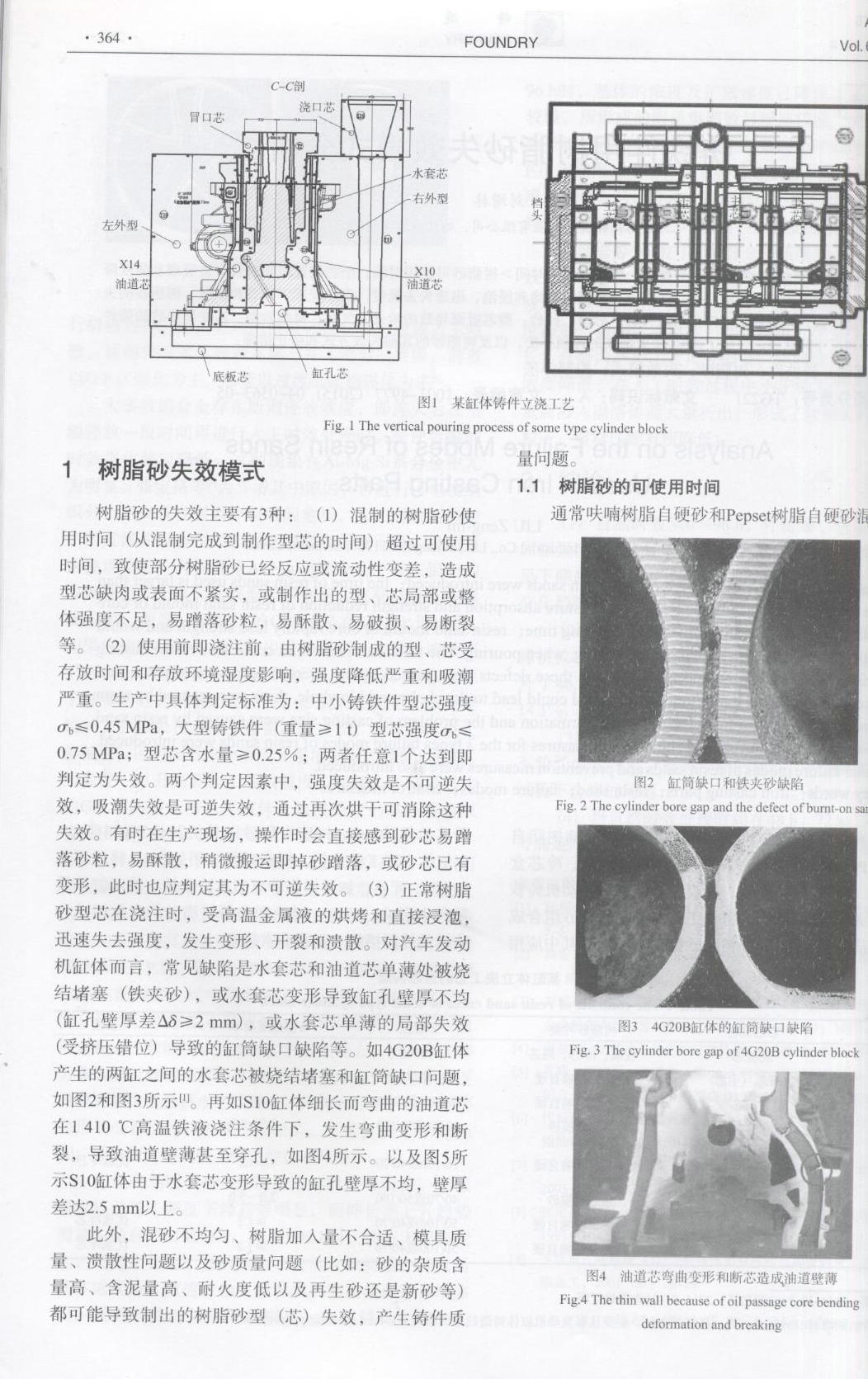

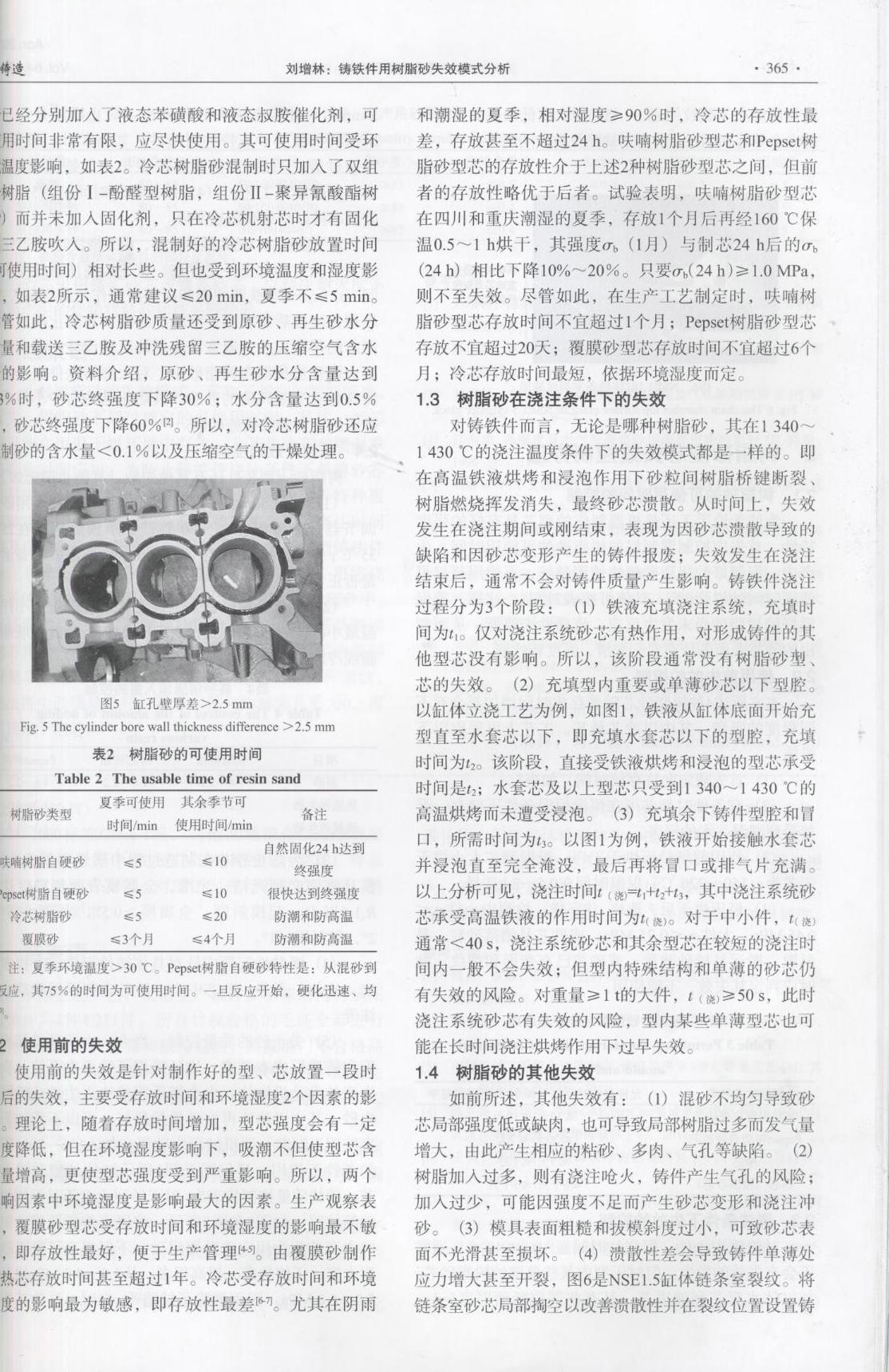

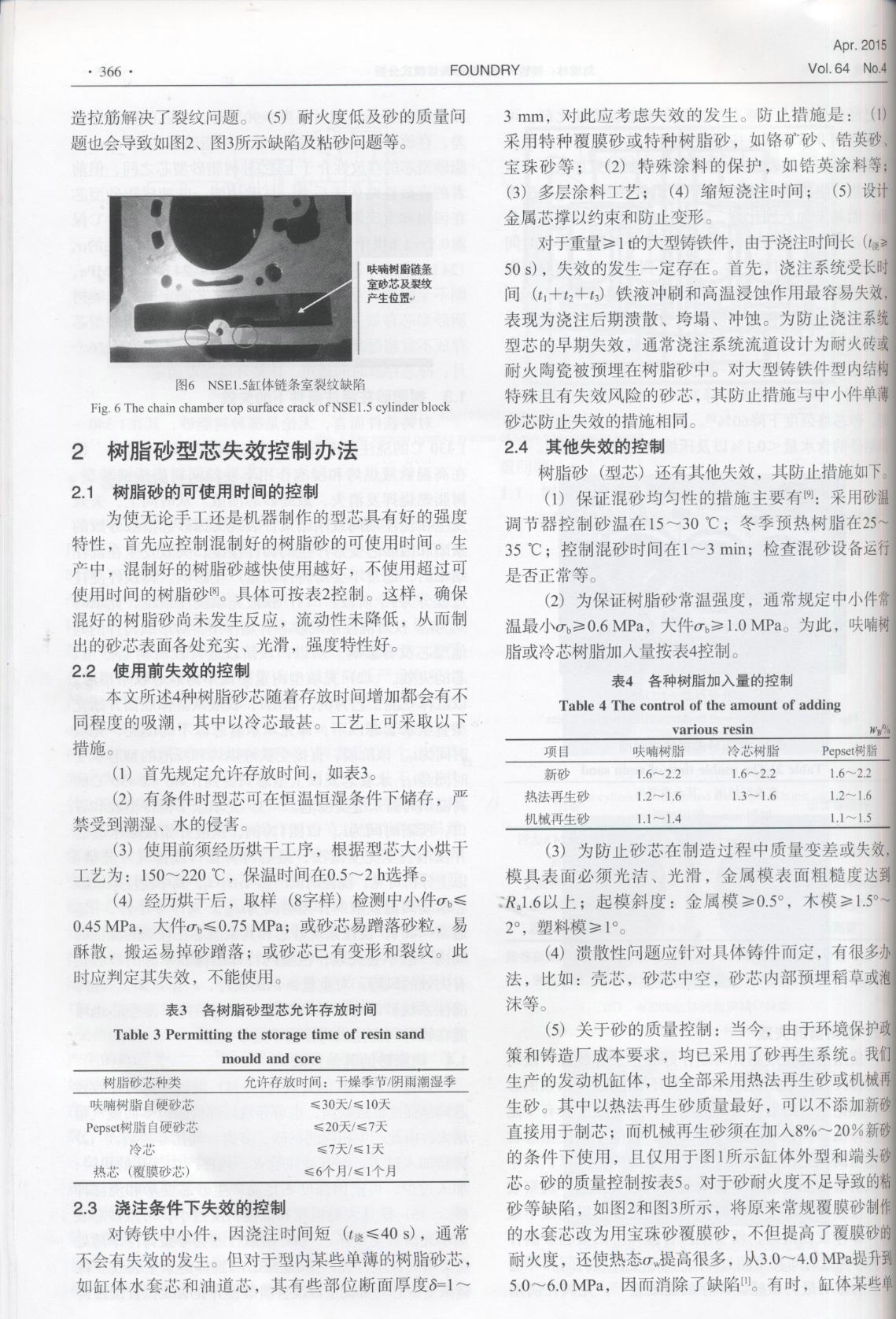

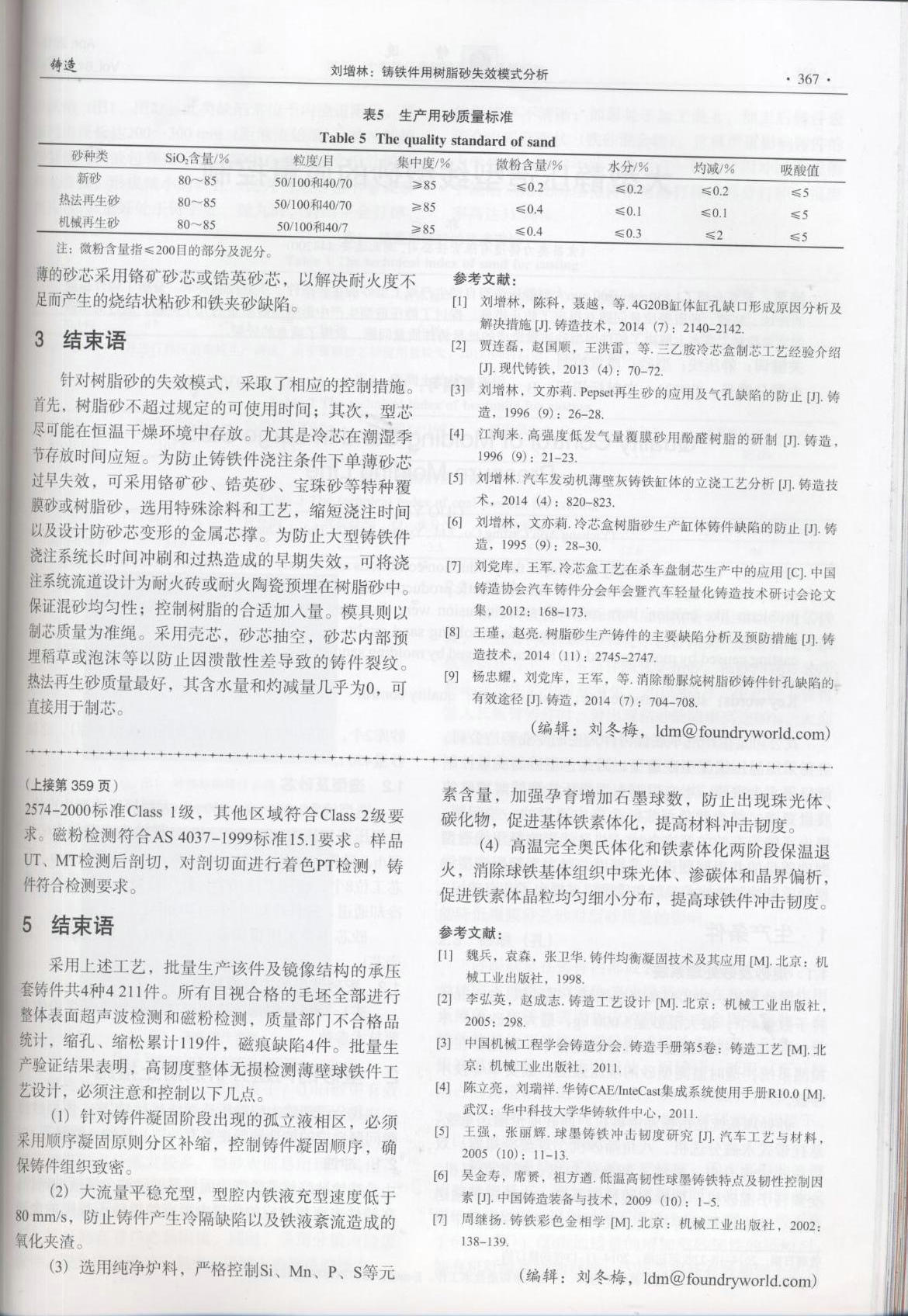

以下是論文的全篇：
